Ch 11 विद्युत Class 10 विज्ञान Notes

आवेश - आवेश परमाणु का एक मूल कण होता है । यह धनात्मक भी हो सकता है और ऋणात्मक भी।

समान आवेश एक-दूसरे को प्रतिकर्षित करते हैं।

असमान आवेश एक-दूसरे को आकर्षित करते हैं। कूलॉम (c) आवेश का SI मात्रक है ।

1 कूलॉम आवेश = 6 × 10¹⁸ इलेक्ट्रानों पर उपस्थित आवेश

1 इलेक्ट्रॉन पर आवेश = 1.6 × 10^-19C (ऋणात्मक आवेश)

Q = ne

• Q = कुल आवेश
• n = इलेक्ट्रॉनों की संख्या
• e = एक इलेक्ट्रॉन पर आवेश

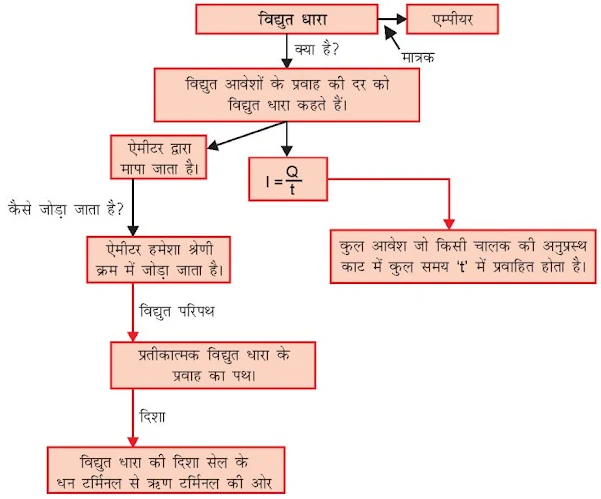

विद्युत धारा I. आवेश के प्रवाहित होने की दर को विद्युत धारा कहते हैं।

धारा का SI मात्रक = ऐम्पियर (A)

1m A = 1 मिलि ऐम्पियर = 10^-3 A

1μA = 1 माइक्रो ऐम्पियर = 10^-6 A

विद्युत धारा को ऐमीटर द्वारा मापा जाता है।

ऐमीटर का प्रतिरोध कम होता है तथा हमेशा श्रेणी क्रम में जुड़ता है।

विद्युत धारा की दिशा इलेक्ट्रॉन के प्रवाहित होने की दिशा के विपरीत मानी जाती है क्योंकि जिस समय विद्युत की परिघटना का सर्वप्रथम प्रेक्षण किया था इलेक्ट्रानों के बारे में कोई जानकारी नहीं थी अतः विद्युत धारा को धनावेशों का प्रवाह माना गया।

विभवांतर (V): एकांक आवेश को एक बिंदु से दूसरे बिंदु तक लाने में किया गया कार्य।

1 वोल्ट: जब 1 कूलॉम आवेश को लाने के लिए 1 जूल का कार्य होता है तो विभवांतर 1 वोल्ट कहलाता है ।

1V =1JC^-1

वोल्ट मीटर: विभवांतर को मापने की युक्ति को वोल्टमीटर कहते है । इसका प्रतिरोध ज्यादा होता है तथा हमेशा पार्श्वक्रम में जुड़ता है।

सेल: यह एक सरल युक्ति है जो विभवांतर को बनाए रखती है।

विद्युत धारा हमेशा उच्च विभवांतर से निम्न विभवांतर की तरफ प्रवाहित होती है।

विद्युत परिपथ में सामान्यतः उपयोग होने वाले कुछ अवयवों के प्रतीक:

ओम का नियम

किसी विद्युत परिपथ में धातु के तार के दो सिरों के बीच विभवांतर उसमें प्रवाहित होने वाली विद्युत धारा के समानुपाती होता है परन्तु तार का तापमान समान रहना चाहिए।

V × R

V = IR

R एक नियतांक है जिसे तार का प्रतिरोध कहते हैं।

प्रतिरोध: यह चालक का वह गुण है जिसके कारण वह प्रवाहित होने वाली धारा का विरोध करता है।

SI मात्रक, ओम (Ω) है।

जब परिपथ में से 1 ऐम्पियर की धारा प्रवाहित हो रही हो तथा विभवांतर एक वोल्ट का हो तो प्रतिरोध 1 ओम कहलाता है।

धारा नियंत्रक: परिपथ में प्रतिरोध को परिवर्तित करने के लिए जिस युक्ति का उपयोग किया जाता है उसे धारा नियंत्रक कहते हैं ।

वे कारक जिन पर एक चालक का प्रतिरोध निर्भर करता है :

1. चालक की लम्बाई के समानुपाती होता है ।
2. अनुप्रस्थ काट के क्षेत्रफल के व्युत्क्रमानुपाती होता है।
3. तापमान के समानुपाती होता है।
4. पदार्थ की प्रकृति पर भी निर्भर करता है।

विद्युत प्रतिरोधकता: 1 मीटर भुजा वाले घन के विपरीत फलकों में से धारा गुजरने पर जो प्रतिरोध उत्पन्न होता है वह प्रतिरोधता कहलाता है।

SI मात्रक Ωm (ओम मीटर)

प्रतिरोधकता चालक की लम्बाई व अनुप्रस्थ काट के क्षेत्रफल के साथ नहीं बदलती परन्तु तापमान के साथ परिवर्तित होती है ।

धातुओं व मिश्रधातुओं का प्रतिरोधकता परिसर: 10^-8 – 10^-6 m

मिश्र धातुओं की प्रतिरोधकता उनकी अवयवी धातुओं से अपेक्षाकृत अधिक होती है।

मिश्र धातुओं का उच्च तापमान पर शीघ्र ही उपचयन (दहन) नहीं होता अतः इनका उपयोग तापन युक्तियों में होता है।

तांबा व ऐलुमिनियम का उपयोग विद्युत संरचरण के लिए किया जाता है क्योंकि उनकी प्रतिरोधकता कम होती है।

प्रतिरोधकों का श्रेणी क्रम संयोजन

जब दो या तीन प्रतिरोधकों को एक सिरे से दूसरा सिरा मिलाकर जोड़ा जाता है तो संयोजन श्रेणीक्रम संयोजन कहलाता है।

श्रेणी क्रम में कुल प्रभावित प्रतिरोध: R_s = R₄ + R₂ + R₃

प्रत्येक प्रतिरोधक में से एक समान धारा प्रवाहित होती है।

तथा कुल विभवांतर = व्यष्टिगत प्रतिरोधकों के विभवांतर का योग।

V = V₁ + V₂ + V₃

V₁ = IR₁

V₂ = IR₂

V₃ = IR₃

V₁ + V₂ + V₃ = IR₁ + IR₂ + IR₃

V = I(R₁ + R₂ + R₃) [V₁ + V₂ + V₃ = V]

IR = I(R₁ + R₂ + R₃)

R = R₁ + R₂ + R₃

अतः एकल तुल्य प्रतिरोध सबसे बड़े व्यक्तिगत प्रतिरोध से बड़ा है।

पार्श्वक्रम में संयोजित प्रतिरोधक

पार्श्वक्रम में प्रत्येक प्रतिरोधक के सिरों पर विभवांतर उपयोग किए गए विभवांतर के बराबर होता है। तथा कुल धारा प्रत्येक व्यष्टिगत प्रतिरोधक में से गुजरने वाली धाराओं के योग के बराबर होती है।

I = I₁ + I₂ + I₃

एकल तुल्य प्रतिरोध का व्युत्क्रम प्रथक ।

प्रतिरोधों के व्युत्क्रमों के योग के बराबर होता है।

श्रेणीक्रम संयोजन की तुलना में पार्श्वक्रम संयोजन के लाभ

1. श्रेणीक्रम संयोजन में जब एक अवयव खराब हो जात है तो परिपथ टूट जाता है तथा कोई भी अवयव काम नहीं करता ।
2. अलग-अलगअवयवोंमें अलग-अलग धाराकी जरूरत होती है, यहगुण श्रेणीक्रममें उपयुक्त नहीं होता है क्योंकि श्रेणीक्रम में धारा एक जैसी रहती है।
3. पार्श्वक्रम संयोजन में प्रतिरोध कम होता है।

विद्युत धारा का तापीय प्रभाव

यदि एक विद्युत् परिपथ विशुद्ध रूप से प्रतिरोधक है तो स्रोत की ऊर्जा पूर्ण रूप से ऊष्मा के रूप में क्षयित होती है, इसे विद्युत् धारा का तापीय प्रभाव कहते हैं।

ऊर्जा = शक्ति × समय

H = P×t

⇒ H = VIt

⇒ H = I²Rt

P = VI

V = IR

H = ऊष्मा ऊर्जा

अतः उत्पन्न ऊर्जा (ऊष्मा) = I²Rt

जूल का विद्युत धारा का तापन नियम

इस नियम के अनुसार:

1. किसी प्रतिरोध में तत्पन्न उष्मा विद्युत धारा के वर्ग के समानुपाती होती है।
2. प्रतिरोध के समानुपाती होती है।
3. विद्युत धारा के प्रवाहित होने वाले समय के समानुपाती होती है।

तापन प्रभाव हीटर, प्रेस आदि में वाँछनीय होता है परन्तु कम्प्यूटर, मोबाइल आदि में अवाँछनीय होता है।

विद्युत बल्ब में अधिकांश शक्ति ऊष्मा के रूप प्रकट होती है तथा कुछ भाग प्रकाश के रूप में उत्सर्जित होता है ।

विद्युत बल्ब का तंतु टंगस्टन का बना होता है क्योंकि-

1. यह उच्च तापमान पर उपचयित नहीं होता है ।
2. इसका गलनांक उच्च (3380° C)
3. बल्बों में रासानिक दृष्टि से अक्रिय नाइट्रोजन तथा आर्गन गैस भरी जाती है जिससे तंतु की आयु में वृद्धि हो जाती है।

विद्युत शक्ति: ऊर्जा के उपभुक्त होने की दर को शक्ति कहते हैं।

प्रतीक = P

P = VI

⇒ P = I²R = V²/R

शक्ति का SI मात्रक 'वाट' है।

1 वाट = 1 वोल्ट × 1 ऐम्पियर

ऊर्जा का व्यावहारिक मात्रक = किलोवाट घंटा = Kwh

1 kwh = 3.6 × 10⁶ J

1 kwh = विद्युत ऊर्जा की एक यूनिट
